Todas las guíasGuía 06

Grietas en cimentaciones y muros de contención

Orientar hacia un sistema de sellado e inyección o un refuerzo con grapas, sin sustituir el diagnóstico de la causa.

Reconocer el problema

Identificar antes de intervenir.

Una grieta en cimentación puede deberse a asientos diferenciales o a retracciones del hormigón. El procedimiento documentado descubre el elemento, coloca boquillas, sella con EPOAIS H e inyecta EPOAIS INY de abajo hacia arriba. En muros de contención, TEAIS cita asientos diferenciales y empujes excesivos, y documenta GRAPAIS tomados con EPOAIS H.

Fuente: guía oficial TEAIS sobre tipos de grietas y cómo repararlas.

Casos de esta guía

Cómo se reconoce cada grieta.

CimentaciónElemento descubierto; sellado EPOAIS H e inyección EPOAIS INY de abajo arriba.
Muro de contenciónAsiento o empuje; GRAPAIS ~40–50 cm a cada lado con EPOAIS H.

Grieta en cimentación

Descubrir lateralmente el elemento, colocar boquillas, sellar con EPOAIS H e inyectar EPOAIS INY de abajo hacia arriba, cambiando de boquilla cuando asome la resina.

Elemento descubierto; sellado EPOAIS H e inyección EPOAIS INY de abajo arriba.

Reconocimiento

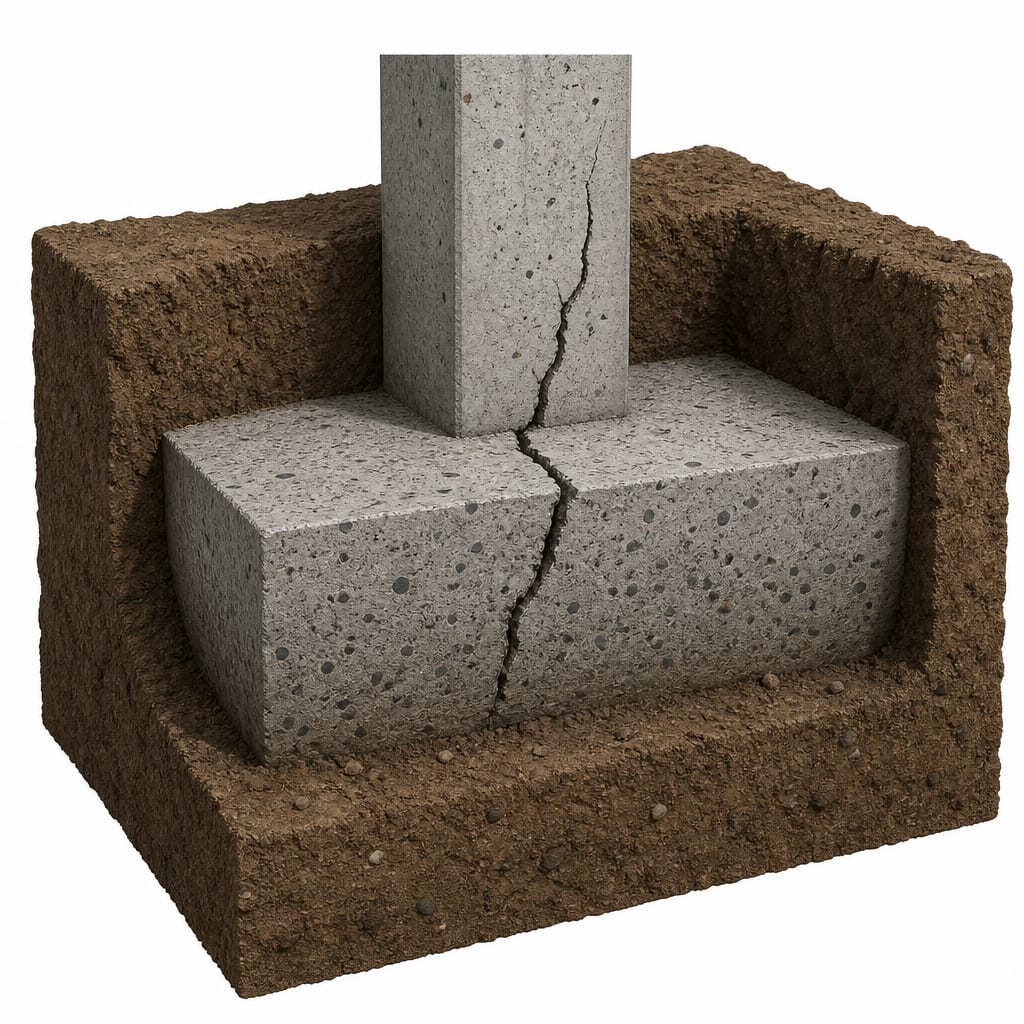

Cimentación descubierta con grieta por asiento diferencial (Fig. 56).
Cimentación descubierta con grieta por asiento diferencial (Fig. 56).
  • Terreno
  • Cimentación
  • Grieta en el elemento enterrado

Intervención

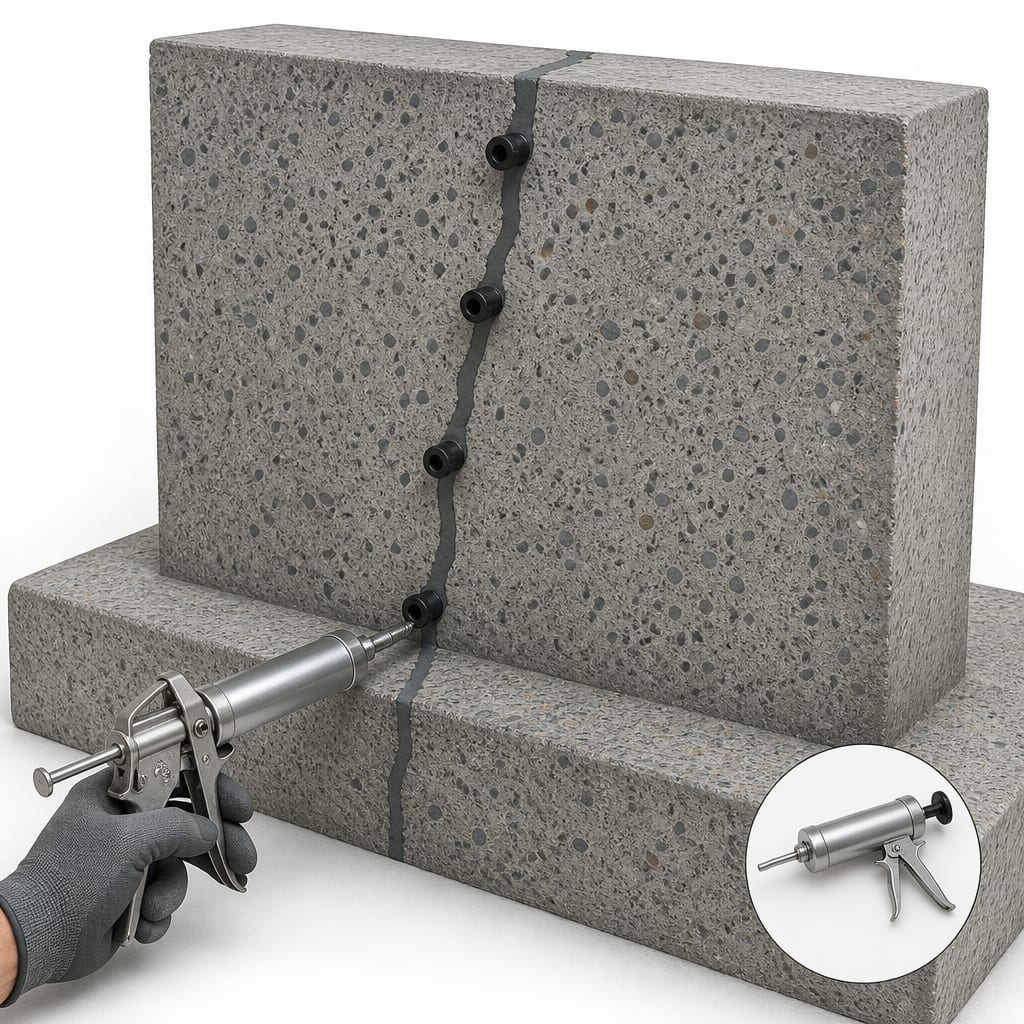

Boquillas, sellado con EPOAIS H e inyección ascendente de EPOAIS INY (Fig. 57–58).
Boquillas, sellado con EPOAIS H e inyección ascendente de EPOAIS INY (Fig. 57–58).
  • Boquillas + EPOAIS INY
  • Emplaste EPOAIS H
Sistema documentadoEPOAIS H + EPOAIS INY

Pasos

  1. Descubrir lateralmente el elemento de cimentación afectado por la grieta.

  2. Colocar boquillas para la inyección de resina epoxi a lo largo de la grieta.

  3. Emplastecer toda la grieta con EPOAIS H para que EPOAIS INY no escape al exterior y quede alojada en la grieta.

  4. Cuando el emplaste esté seco, comenzar la inyección de EPOAIS INY por la boquilla más baja.

  5. En cuanto EPOAIS INY asome por la boquilla inmediatamente superior, inyectar por esa y repetir hasta el final de la grieta.

Envase de resina epoxi EPOAIS H.
EPOAIS HResina epoxi de anclaje y sellado citada en la guía oficial.Ver producto en la tienda
Otros casos de uso8

También documenta estos elementos, sin ficha de producto enlazada aquí: Boquillas de inyección.

Muro de contención

Tras valorar asiento diferencial o empujes excesivos, distribuir GRAPAIS de forma uniforme unos 40–50 cm a cada lado de la grieta y tomarlas con EPOAIS H.

Asiento o empuje; GRAPAIS ~40–50 cm a cada lado con EPOAIS H.

Reconocimiento

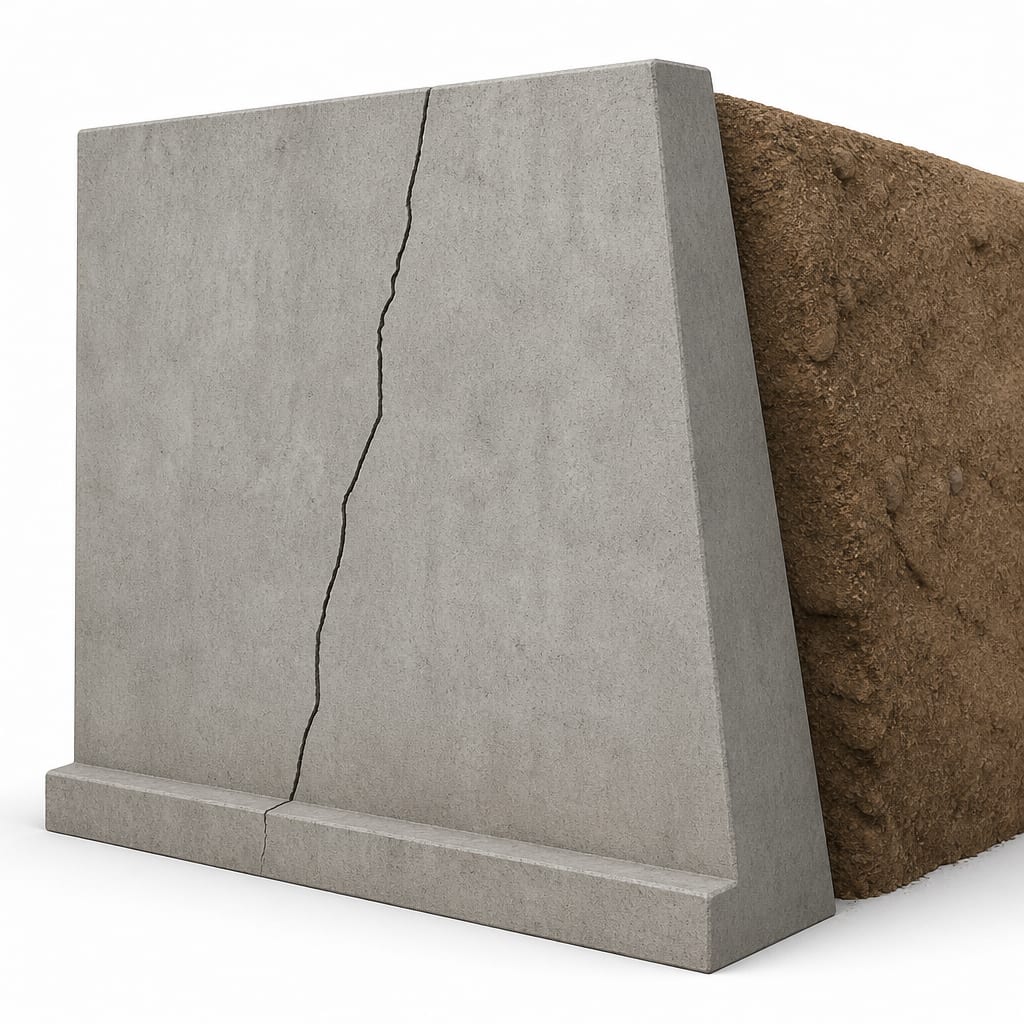

Muro de contención con grieta por asiento diferencial o empuje de tierras (Fig. 29).
Muro de contención con grieta por asiento diferencial o empuje de tierras (Fig. 29).
  • Terreno
  • Muro de contención
  • Grieta en el alzado

Intervención

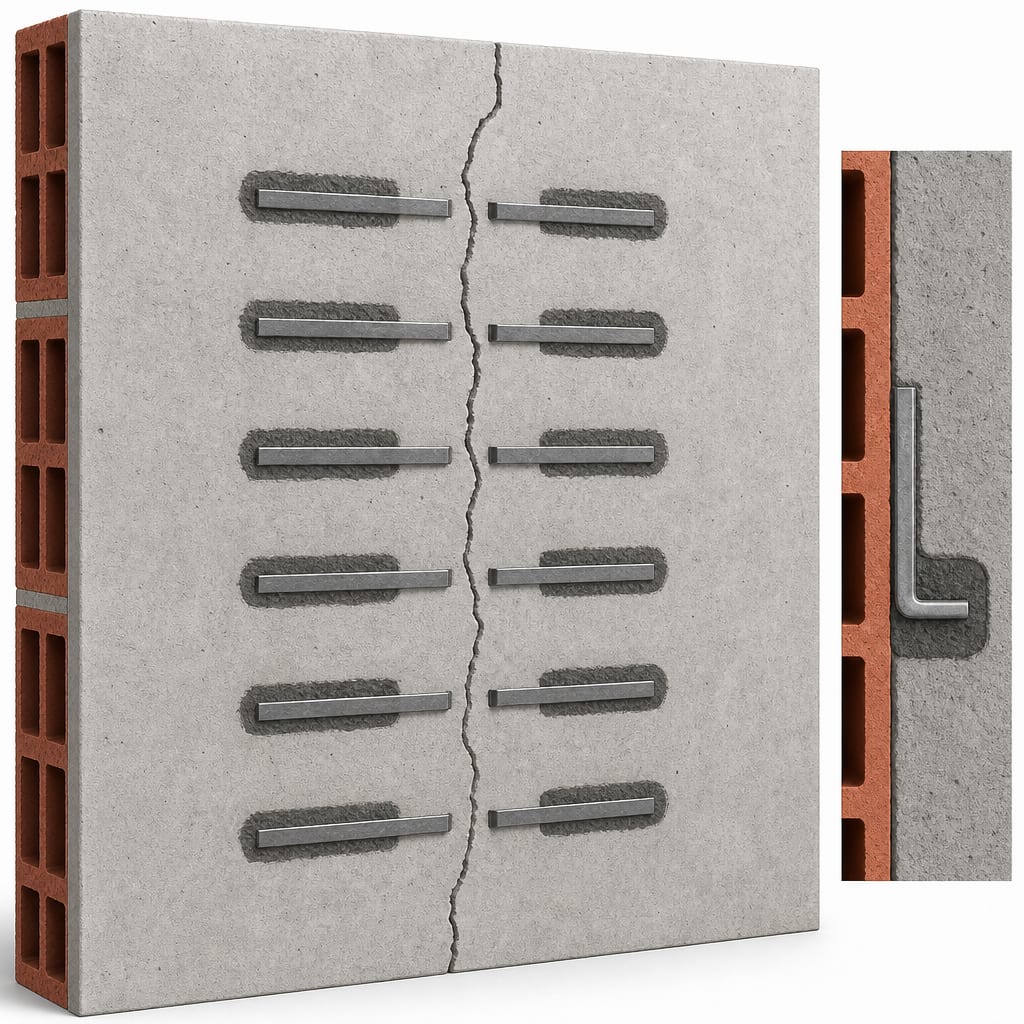

GRAPAIS en L repartidas ~40–50 cm a cada lado, tomadas con EPOAIS H (Fig. 30).
GRAPAIS en L repartidas ~40–50 cm a cada lado, tomadas con EPOAIS H (Fig. 30).
  • GRAPAIS + EPOAIS H
Sistema documentadoVALORACIÓN + GRAPAIS + EPOAIS H

Pasos

  1. Diagnosticar si la grieta se relaciona con asiento diferencial de la cimentación del muro o con empujes excesivos de tierras.

  2. Preparar la zona de intervención a ambos lados de la grieta.

  3. Colocar GRAPAIS distribuidas de forma uniforme sobre una superficie de unos 40–50 cm a cada lado de la grieta, perpendiculares a ella (pieza en L).

  4. Tomar las grapas al muro con EPOAIS H.

Grapas GRAPAIS para cosido de grietas.
GRAPAISGrapa para el cosido de grietas en muros y fachadas, según ficha de tienda TEAIS.Ver producto en la tienda
Otros casos de uso13
Envase de resina epoxi EPOAIS H.
EPOAIS HResina epoxi de anclaje y sellado citada en la guía oficial.Ver producto en la tienda
Otros casos de uso8

Preguntas frecuentes de esta guía

Lo que suele consultarse.

¿Cómo se inyecta una grieta en cimentación?

Se descubre lateralmente el elemento, se colocan boquillas, se sella con EPOAIS H y se inyecta EPOAIS INY empezando por la boquilla más baja. Cuando la resina asoma por la inmediatamente superior, se continúa hacia arriba hasta el final de la grieta.

Ver el procedimiento →

¿Cómo documenta TEAIS una grieta en un muro de contención?

Tras valorar asiento diferencial o empuje excesivo, se distribuyen GRAPAIS de forma uniforme a unos 40 o 50 cm a cada lado de la grieta y se toman al muro con EPOAIS H.

Ver el procedimiento →

Ver todas las preguntas de grietas →

Si el caso no coincide

Vuelve a observar.

Si la abertura cambia, hay agua, deformación o no reconoces el soporte, no fuerces este procedimiento. Recorre otra guía o consulta con TEAIS.
