Desconches, pilares y refuerzos de hormigón

Tratar el desconche como un problema de óxido y volumen, y el refuerzo como una unión entre piezas.

Reconocer el problema

Identificar antes de intervenir.

La oxidación de las armaduras produce expansión y desconches. TEAIS documenta limpiar el óxido, aplicar OXITAIS y reconstruir con MORIS. El ejemplo es aplicable a vigas, aleros y otros elementos de hormigón armado. En refuerzos de pilar se receba con MORIS y se inyecta EPOAIS INY en las cuatro esquinas.

Fuente: guía oficial TEAIS sobre tipos de grietas y cómo repararlas.

Casos de esta guía

Cómo se reconoce cada grieta.

Desconche por armaduraLimpiar óxido, OXITAIS y reconstruir con MORIS.
Refuerzo de pilarRecebo MORIS; inyección EPOAIS INY en las cuatro esquinas.
Refuerzo de vigaFibra de carbono en intradós, sellado e inyección (PDF).

Desconches en pilares

Reparación de desconches por oxidación de armaduras: limpiar el óxido, aplicar OXITAIS y reconstruir con MORIS. El mismo criterio vale para vigas, aleros y otros elementos de hormigón armado.

Limpiar óxido, OXITAIS y reconstruir con MORIS.

Reconocimiento

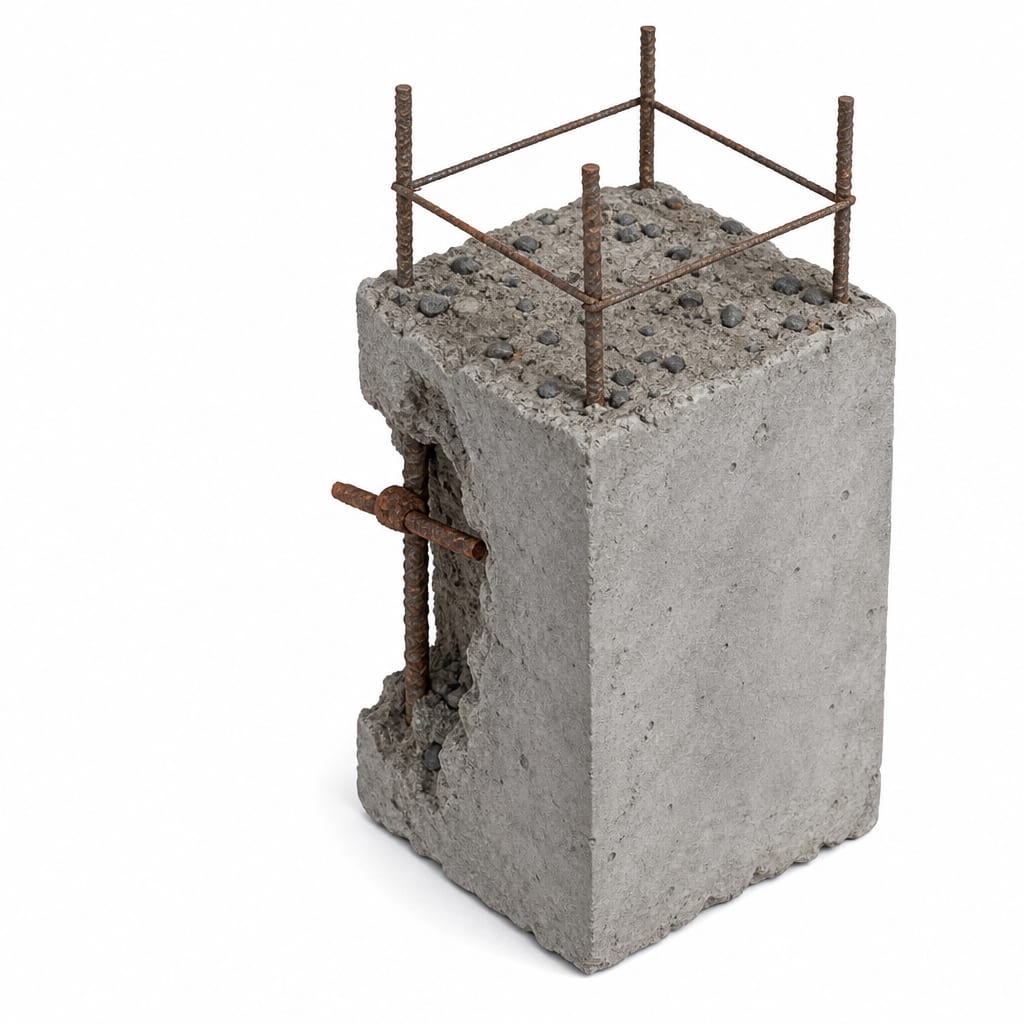

Pilar con desconche: armaduras oxidadas expuestas por expansión.
Pilar con desconche: armaduras oxidadas expuestas por expansión.
  • Hormigón
  • Armadura oxidada
  • Desconche

Intervención

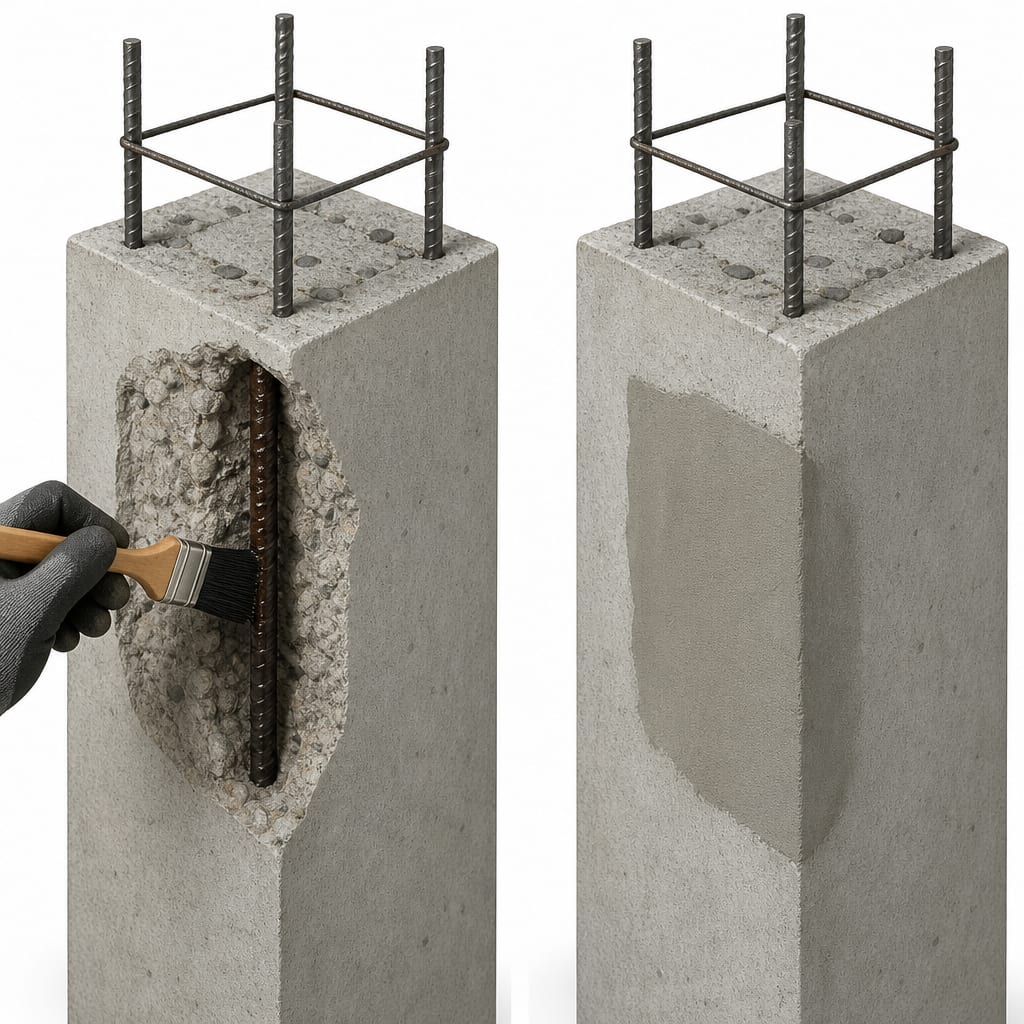

Limpieza, OXITAIS sobre armadura y reconstrucción con MORIS.
Limpieza, OXITAIS sobre armadura y reconstrucción con MORIS.
  • OXITAIS
  • MORIS
Sistema documentadoOXITAIS + MORIS

Pasos

  1. Retirar las partes sueltas del hormigón y dejar accesible la armadura afectada.

  2. Limpiar el óxido de las armaduras.

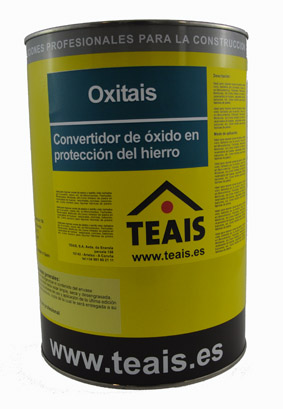

  3. Aplicar OXITAIS (convertidor de óxido) sobre todas las armaduras expuestas.

  4. Rellenar los desconches y reconstruir el volumen con MORIS.

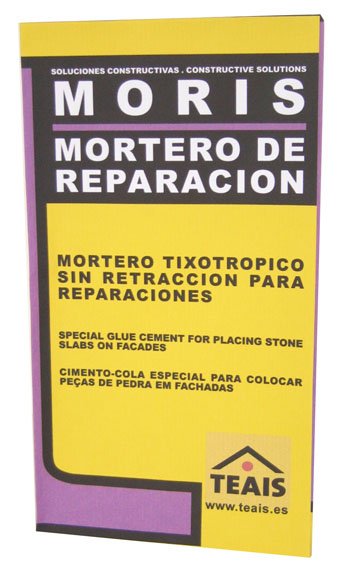

Envase de mortero MORIS.
MORISMortero de reparación tixotrópico sin retracción, según ficha TEAIS.Ver ficha del producto
Otros casos de uso11

Refuerzo de pilar

Tras colocar el refuerzo: recebo de MORIS en todas las caras, bocas en base y cabeza de cada esquina e inyección de EPOAIS INY de abajo arriba en las cuatro esquinas.

Recebo MORIS; inyección EPOAIS INY en las cuatro esquinas.

Reconocimiento

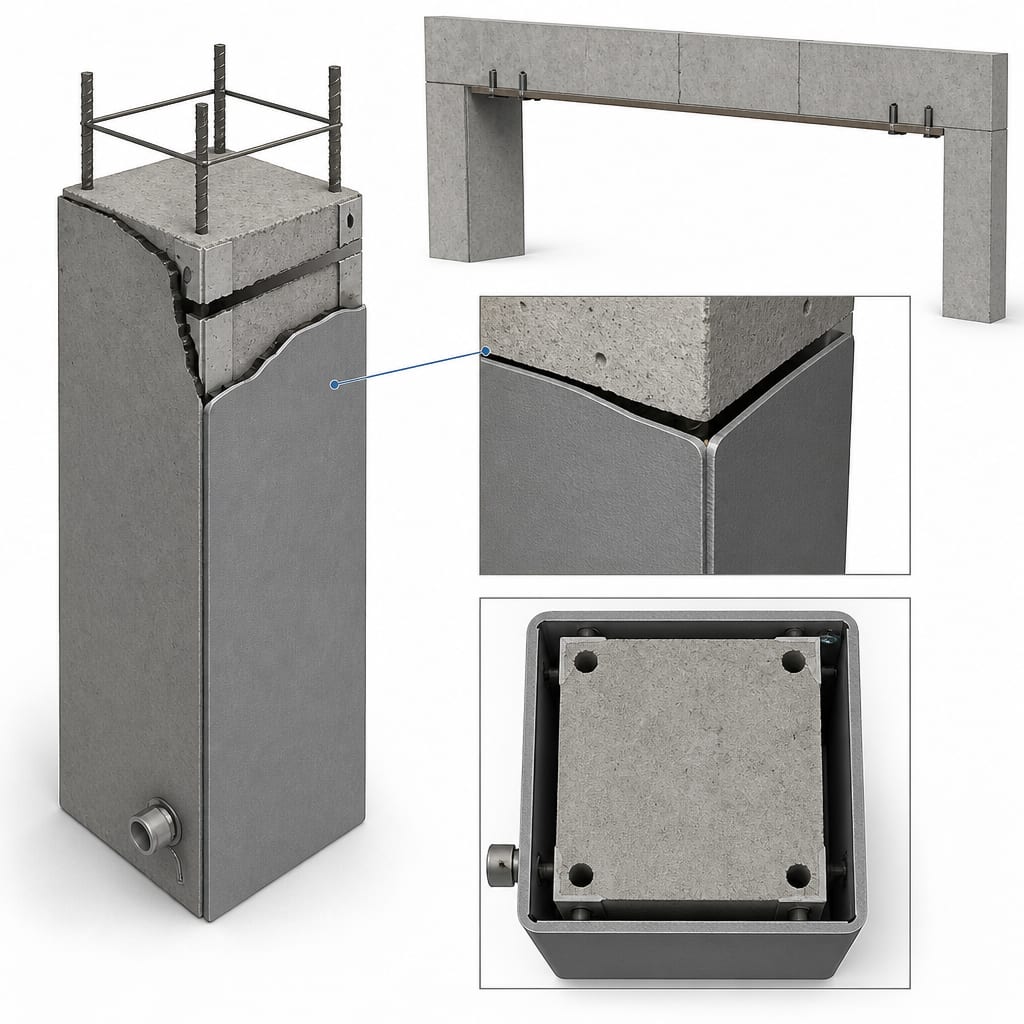

Pilar con refuerzo perimetral a solidarizar (Fig. 46b).
Pilar con refuerzo perimetral a solidarizar (Fig. 46b).
  • Pilar + refuerzo

Intervención

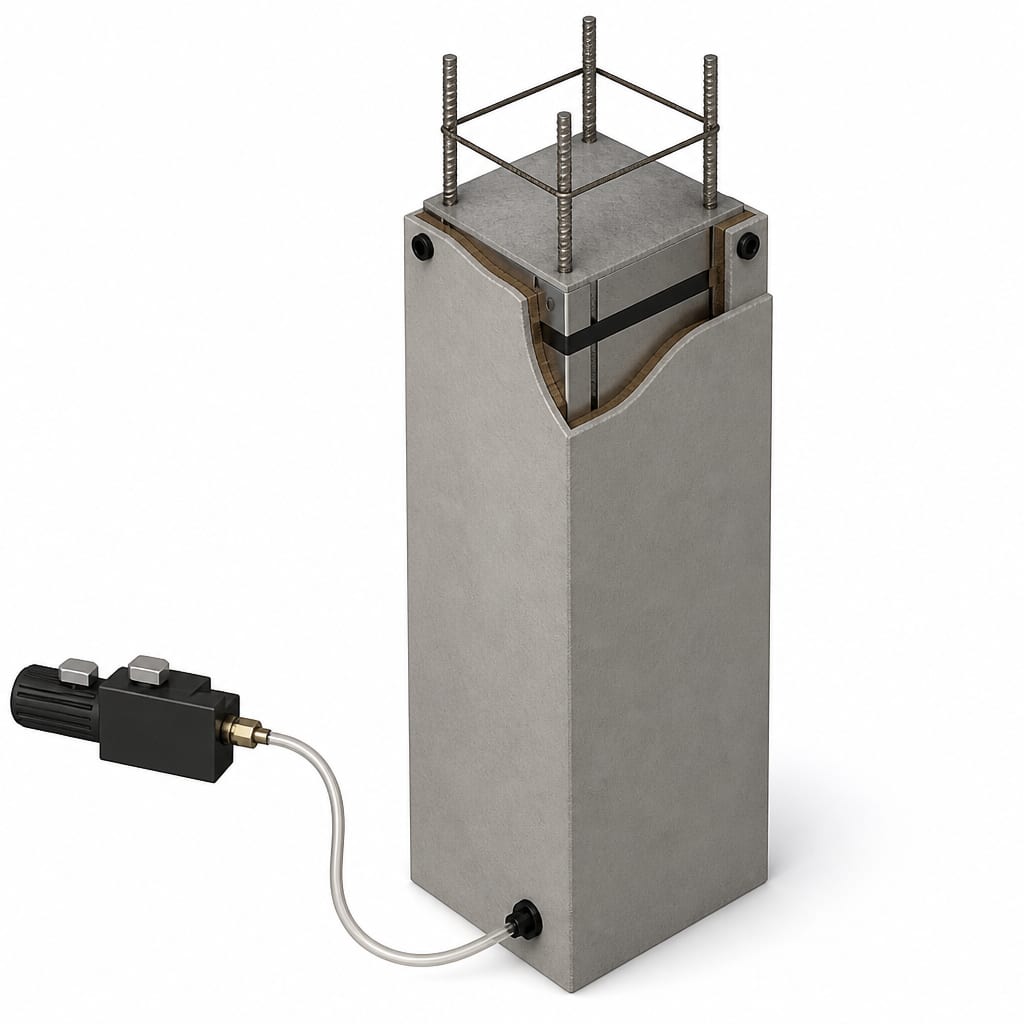

Recebo MORIS y bocas en base/cabeza de las cuatro esquinas; inyección EPOAIS INY (Fig. 47).
Recebo MORIS y bocas en base/cabeza de las cuatro esquinas; inyección EPOAIS INY (Fig. 47).
  • Recebo MORIS
  • EPOAIS INY en esquinas
Sistema documentadoMORIS + EPOAIS INY

Pasos

  1. Colocar el refuerzo definido técnicamente, asegurando las condiciones de adherencia al pilar.

  2. Recebar todas las caras con MORIS (el PDF indica unos 20 mm).

  3. Colocar bocas de inyección en la base y en la cabeza del pilar, en cada esquina.

  4. Una vez seco el recebo, inyectar EPOAIS INY por la boca inferior de cada esquina hasta que salga por la boca superior.

  5. Repetir la operación en las cuatro esquinas para solidarizar refuerzo y pilar.

Envase de mortero MORIS.
MORISMortero de reparación tixotrópico sin retracción, según ficha TEAIS.Ver ficha del producto
Otros casos de uso11

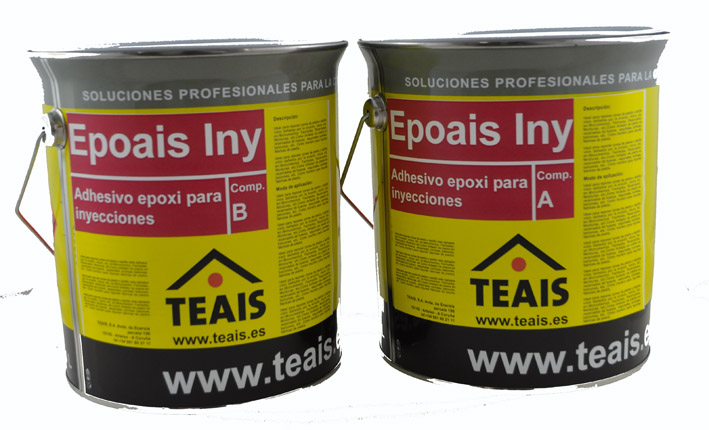

Envase de resina de inyección EPOAIS INY.
EPOAIS INYResina epoxi de inyección, según ficha TEAIS.Ver ficha del producto
Otros casos de uso7

También documenta estos elementos, sin ficha de producto enlazada aquí: Boquillas.

Refuerzo de viga

Sellado superficial con EPOAIS H dejando respiradero alto, bandas de fibra de carbono en el intradós con EPOAIS H y anclajes mecánicos en extremos, e inyección de EPOAIS INY desde la boquilla baja hasta el respiradero.

Fibra de carbono en intradós, sellado e inyección (PDF).

Reconocimiento

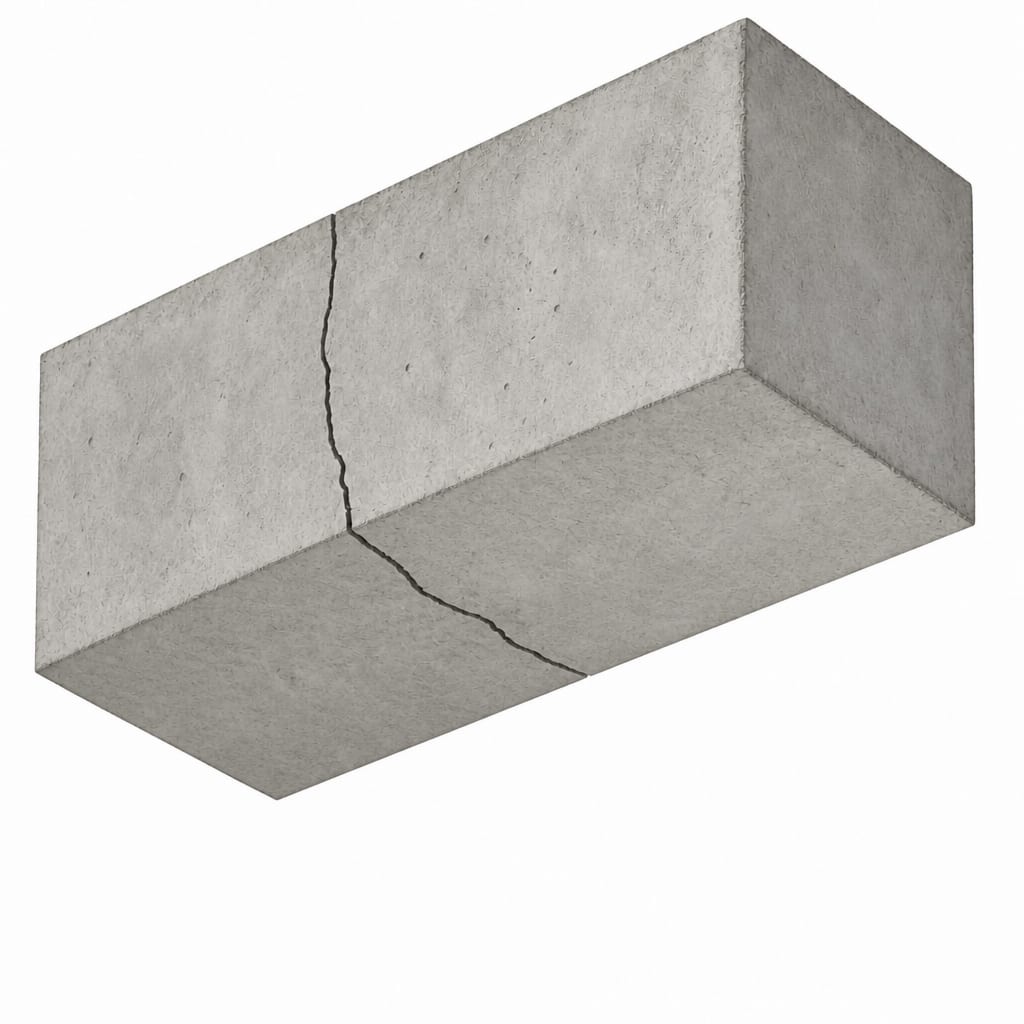

Viga con grieta en el intradós (misma geometría que la intervención), sin reforzar.
Viga con grieta en el intradós (misma geometría que la intervención), sin reforzar.
  • Viga
  • Grieta a reforzar

Intervención

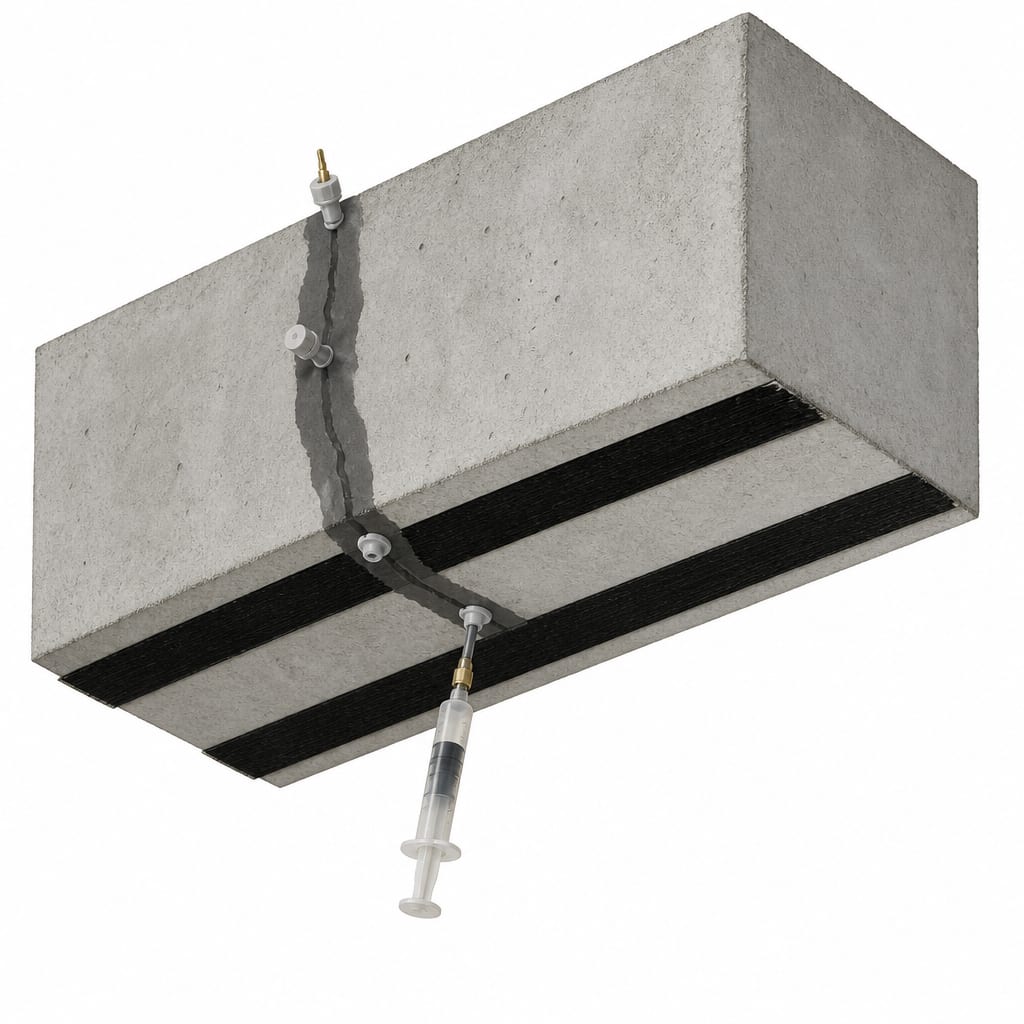

Bandas de fibra de carbono, sellado EPOAIS H, respiradero e inyección EPOAIS INY (Fig. 46a / PDF).
Bandas de fibra de carbono, sellado EPOAIS H, respiradero e inyección EPOAIS INY (Fig. 46a / PDF).
  • Fibra de carbono
  • EPOAIS H
  • EPOAIS INY
Sistema documentadoBANDA DE FIBRA DE CARBONO + EPOAIS H + EPOAIS INY

Pasos

  1. Sellar superficialmente la grieta con EPOAIS H, dejando un respiradero en el punto más alto posible a cada lado de la viga, y colocar inyectores (uno en cada cara según el esquema).

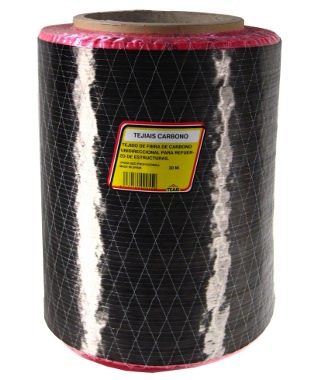

  2. Colocar bandas de fibra de carbono en la cara inferior (intradós), pegadas con EPOAIS H y fijadas en los extremos con anclajes mecánicos.

  3. Inyectar EPOAIS INY por la boquilla inferior hasta que salga por el respiradero alto.

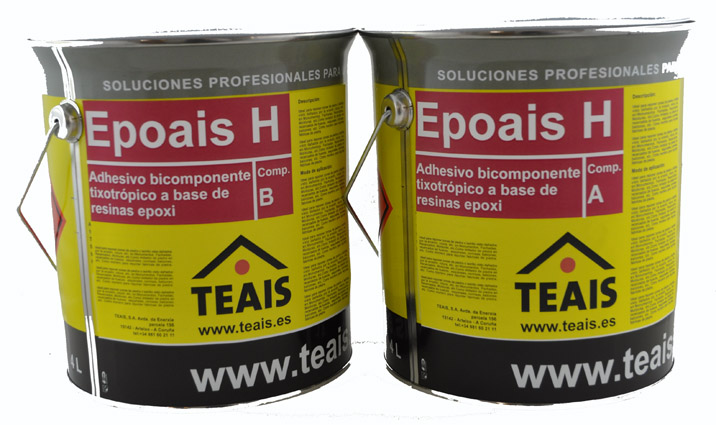

Envase de resina epoxi EPOAIS H.
EPOAIS HResina epoxi de anclaje y sellado citada en la guía oficial.Ver producto en la tienda
Otros casos de uso8
Envase de resina de inyección EPOAIS INY.
EPOAIS INYResina epoxi de inyección, según ficha TEAIS.Ver ficha del producto
Otros casos de uso7

También documenta estos elementos, sin ficha de producto enlazada aquí: Anclajes mecánicos, Boquillas de inyección, Banda de fibra de carbono.

Preguntas frecuentes de esta guía

Lo que suele consultarse.

¿Cómo se repara un desconche por armadura oxidada?

Se retiran las partes sueltas, se limpia el óxido, se aplica OXITAIS sobre las armaduras y se reconstruye el volumen con MORIS, mortero sin retracción. El ejemplo vale también para vigas y aleros.

Ver el procedimiento →

¿Cómo se solidariza un refuerzo de pilar?

Tras colocar el refuerzo se receban las caras con MORIS (el PDF indica unos 20 mm), se instalan bocas en base y cabeza de cada esquina y se inyecta EPOAIS INY por la boca inferior hasta que salga por la superior, en las cuatro esquinas.

Ver el procedimiento →

Ver todas las preguntas de grietas →

Si el caso no coincide

Vuelve a observar.

Si la abertura cambia, hay agua, deformación o no reconoces el soporte, no fuerces este procedimiento. Recorre otra guía o consulta con TEAIS.
