Grietas asociadas a la forma de construir

Leer la grieta como un síntoma de cómo está construido el encuentro, no solo como una línea a tapar.

Reconocer el problema

Identificar antes de intervenir.

TEAIS describe cerramientos cuya hoja exterior no apoya en forjados intermedios y se agrieta por compresión. La solución documentada es anclar esa hoja al forjado cada 50 cm. También recoge el enlace entre un muro y un elemento añadido mediante GRAPAIS, malla, EPOAIS 10 y HORMIFLUIS.

Fuente: guía oficial TEAIS sobre tipos de grietas y cómo repararlas.

Casos de esta guía

Cómo se reconoce cada grieta.

Hoja sin apoyo intermedioAnclar la hoja al forjado cada 50 cm con GRAPAIS.
Elemento añadidoGRAPAIS, malla, EPOAIS 10 y HORMIFLUIS antes del secado.

Grieta por forma constructiva

Cuando la hoja exterior no apoya en forjados intermedios: anclarla al forjado cada 50 cm con GRAPAIS y EPOAIS 10 para evitar grietas por compresión del peso acumulado.

Anclar la hoja al forjado cada 50 cm con GRAPAIS.

Reconocimiento

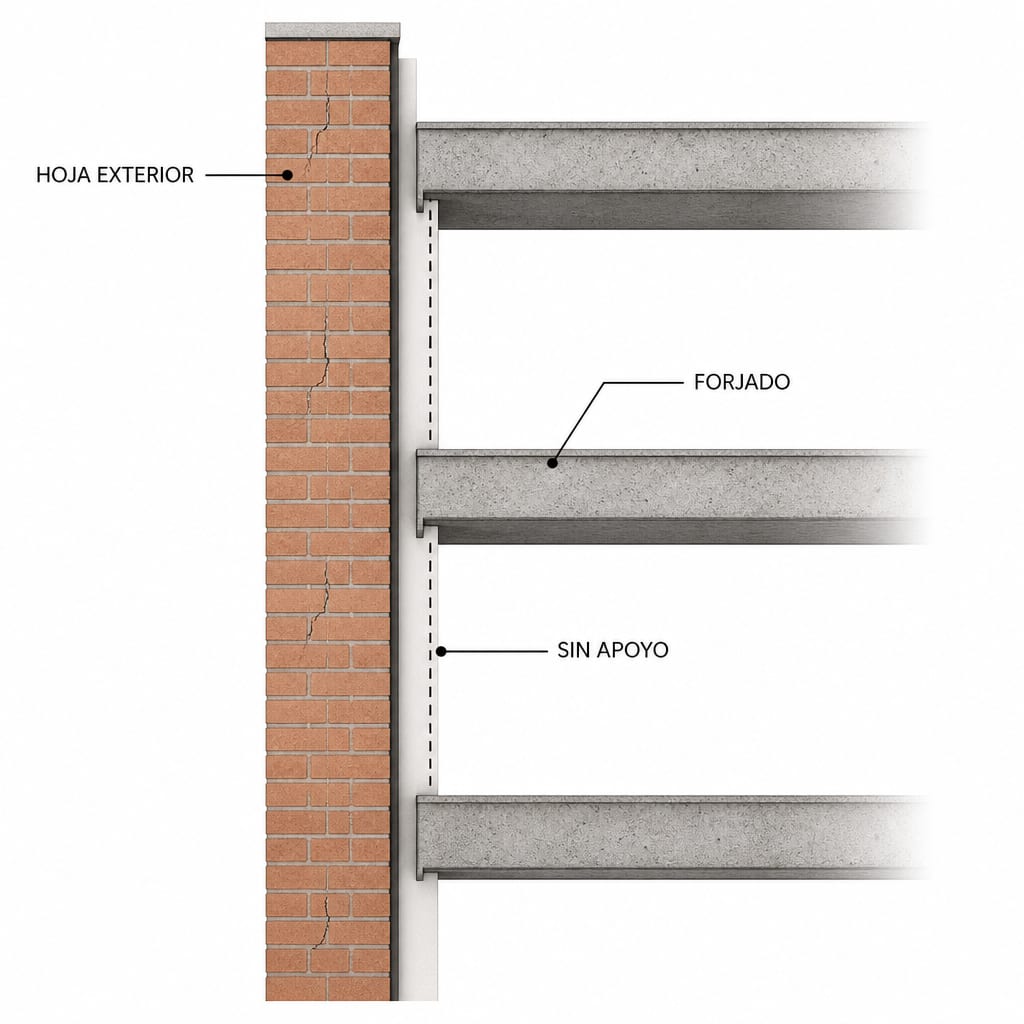

Corte de fachada: la hoja exterior pasa por delante de los forjados intermedios sin apoyar en ellos, con riesgo de grietas por compresión (según documentación TEAIS).
Corte de fachada: la hoja exterior pasa por delante de los forjados intermedios sin apoyar en ellos, con riesgo de grietas por compresión (según documentación TEAIS).
  • Hoja exterior y forjados
  • Hoja sin apoyo intermedio

Intervención

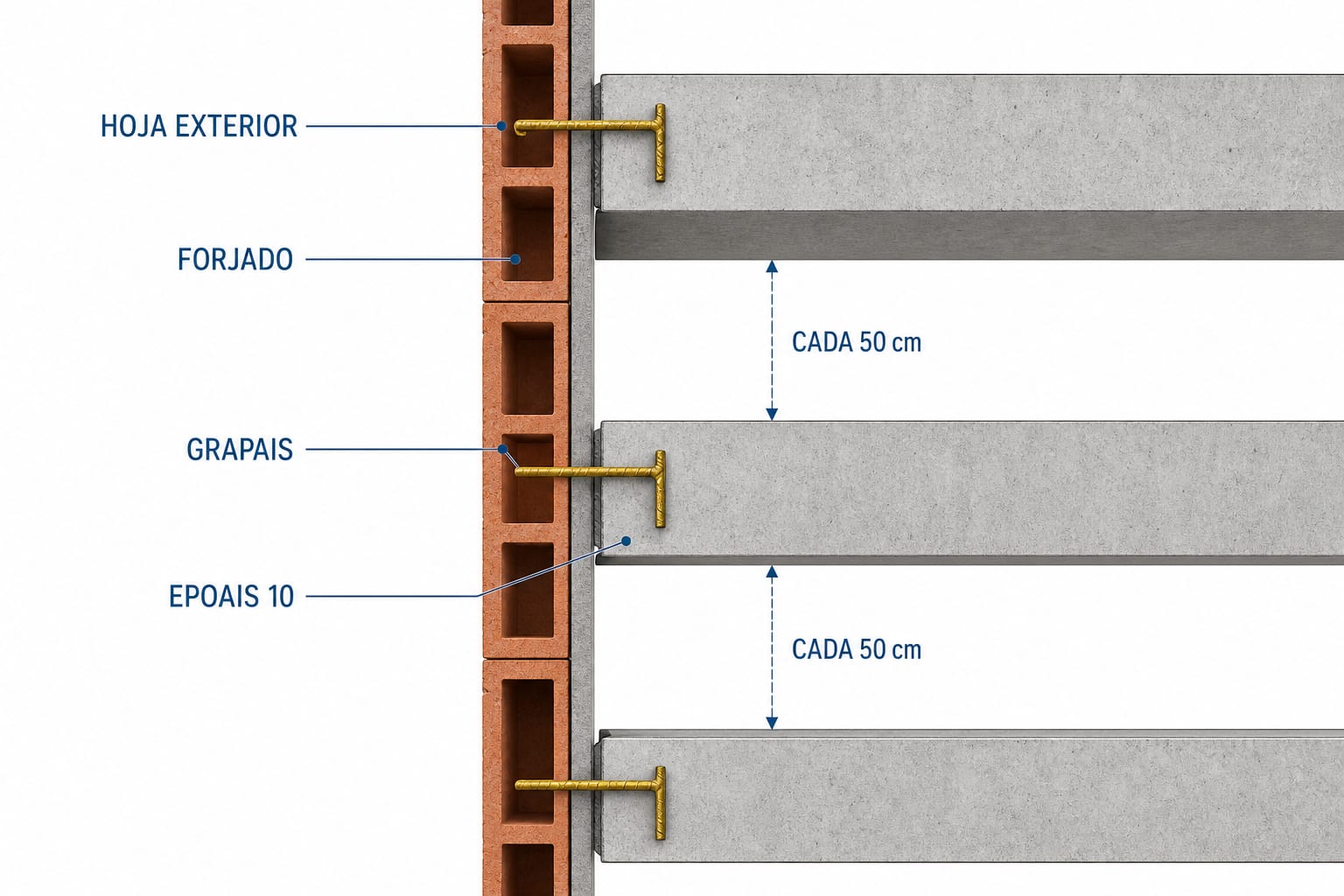

Anclaje de la hoja exterior a cada forjado intermedio con GRAPAIS y EPOAIS 10, repartido cada 50 cm (según documentación TEAIS).
Anclaje de la hoja exterior a cada forjado intermedio con GRAPAIS y EPOAIS 10, repartido cada 50 cm (según documentación TEAIS).
  • GRAPAIS a forjado
  • EPOAIS 10
Sistema documentadoGRAPAIS + EPOAIS 10

Pasos

  1. Comprobar que la hoja exterior no se apoya en los forjados intermedios y que la grieta se asocia a compresión por el peso acumulado.

  2. Abrir alojamientos e introducir GRAPAIS para anclar la hoja exterior al forjado intermedio cada 50 cm.

  3. Tomar el anclaje de GRAPAIS al forjado con EPOAIS 10, según documenta el PDF.

Grapas GRAPAIS para cosido de grietas.
GRAPAISGrapa para el cosido de grietas en muros y fachadas, según ficha de tienda TEAIS.Ver producto en la tienda
Otros casos de uso13

Enlace entre muro y elemento añadido

Tras el cosido con GRAPAIS: malla de acero, impregnación de la unión con EPOAIS 10, encofrado y relleno con HORMIFLUIS antes de que seque el epoxi.

GRAPAIS, malla, EPOAIS 10 y HORMIFLUIS antes del secado.

Reconocimiento

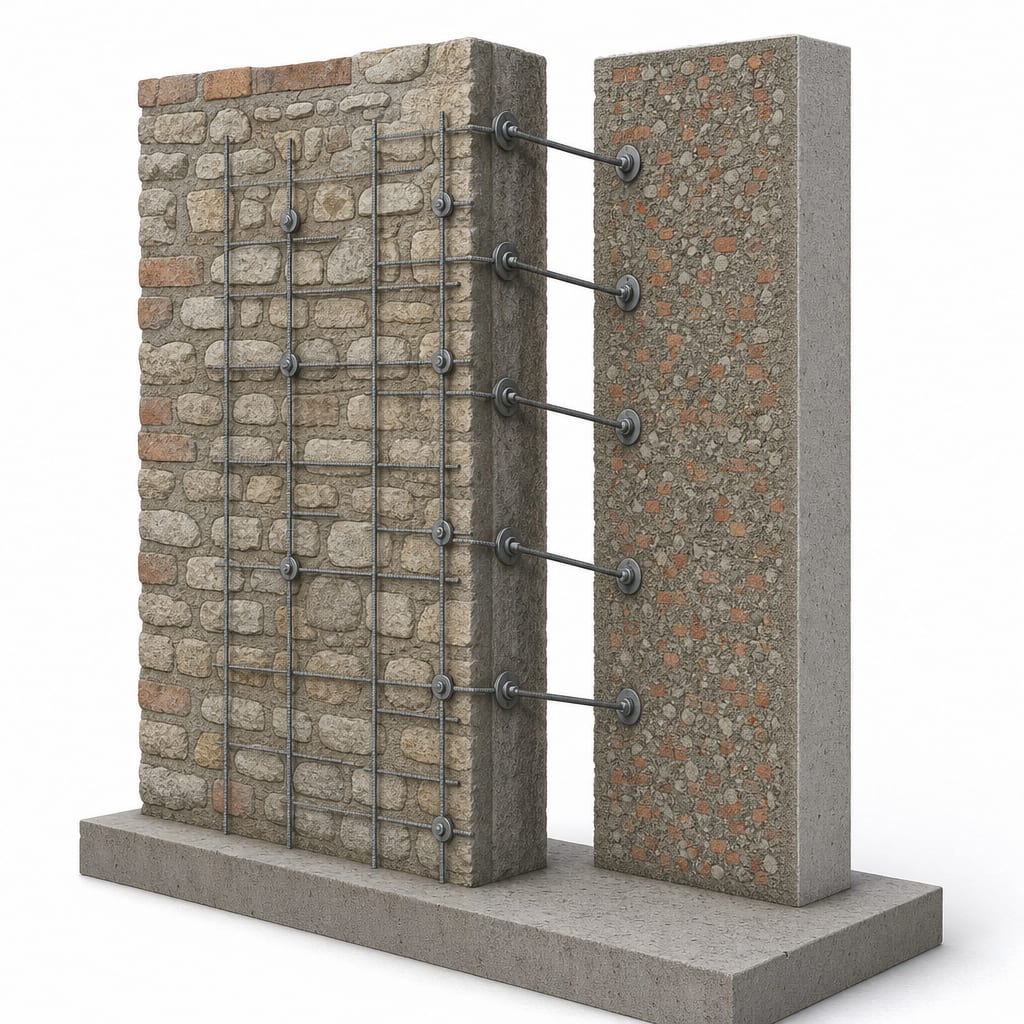

Muro existente y elemento añadido separados por grieta (Fig. 31).
Muro existente y elemento añadido separados por grieta (Fig. 31).
  • Elemento existente y añadido
  • Separación entre zonas

Intervención

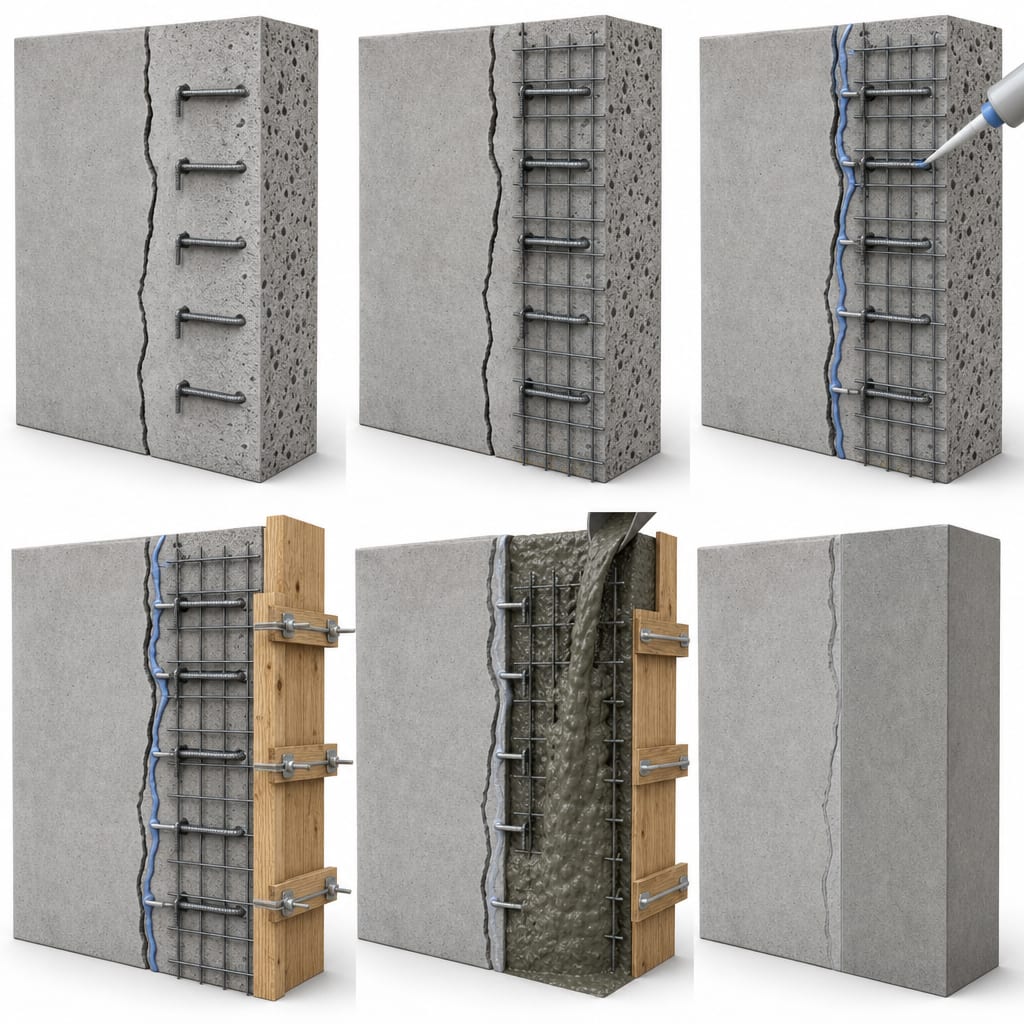

GRAPAIS, malla, EPOAIS 10 y HORMIFLUIS antes del secado del epoxi (Fig. 31–32).
GRAPAIS, malla, EPOAIS 10 y HORMIFLUIS antes del secado del epoxi (Fig. 31–32).
  • Grapas de enlace
  • Malla en el elemento nuevo
  • HORMIFLUIS + EPOAIS 10
Sistema documentadoGRAPAIS + MALLA + EPOAIS 10 + HORMIFLUIS

Pasos

  1. Colocar GRAPAIS cruzando la grieta entre el muro y el elemento añadido (centrada y perpendicular a la abertura).

  2. Colocar una malla de acero para rigidizar el elemento añadido que enlaza los dos tramos de muro.

  3. Impregnar con EPOAIS 10 la zona de unión del muro.

  4. Colocar el encofrado.

  5. Rellenar con HORMIFLUIS antes de que EPOAIS 10 seque.

Grapas GRAPAIS para cosido de grietas.
GRAPAISGrapa para el cosido de grietas en muros y fachadas, según ficha de tienda TEAIS.Ver producto en la tienda
Otros casos de uso13

También documenta estos elementos, sin ficha de producto enlazada aquí: Malla de acero.

Preguntas frecuentes de esta guía

Lo que suele consultarse.

¿Qué hacer si la hoja exterior no apoya en los forjados intermedios?

TEAIS documenta anclar esa hoja exterior al forjado intermedio cada 50 cm con GRAPAIS y EPOAIS 10, porque la grieta nace de la compresión por el peso acumulado.

Ver el procedimiento →

¿Cómo se enlaza un muro con un elemento añadido?

Tras colocar GRAPAIS cruzando la grieta, la guía describe malla de acero, impregnación de la unión con EPOAIS 10, encofrado y relleno con HORMIFLUIS antes de que seque el epoxi.

Ver el procedimiento →

Ver todas las preguntas de grietas →

Si el caso no coincide

Vuelve a observar.

Si la abertura cambia, hay agua, deformación o no reconoces el soporte, no fuerces este procedimiento. Recorre otra guía o consulta con TEAIS.
